Лазерные головки SUP22C и SUP23T: особенности и различия
При выборе ручного лазерного оборудования для сварки и очистки металла недостаточно сравнивать только мощность источника. Большое значение имеет установленная лазерная головка, которую также называют лазерным пистолетом. Именно она определяет ширину обработки, удобство ручной лазерной сварки или очистки, стабильность процесса, защиту оптики и скорость обслуживания оборудования.
Лазерные головки SUP22C и SUP23T выгодно отличаются от многих базовых моделей сочетанием мощности до 3 кВт, небольшого веса, развитой системы контроля и обслуживаемой конструкции. Головка для лазерной очистки SUP22C предназначена для производительной обработки металла, а лазерная сварочная головка SUP23T представляет собой многофункциональный лазерный пистолет «4 в 1».
Ключевой вывод. Преимущество этих моделей заключается не в одном рекордном показателе, а в сочетании производительности, удобства оператора, диагностики и ремонтопригодности.
Лазерная головка SUP22C для очистки металла

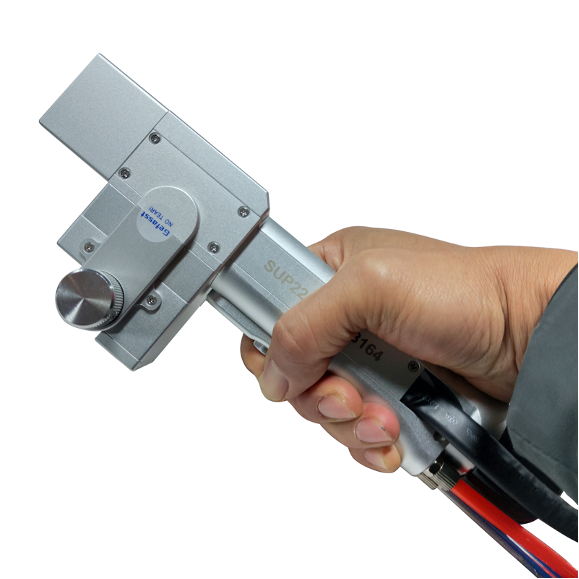

SUP22C - ручная головка для непрерывной лазерной очистки
Ручная лазерная головка SUP22C предназначена для очистки металла от ржавчины, окалины, краски, нагара, окислов и других загрязнений. По документации производителя лазерный пистолет SUP22C работает с непрерывными волоконными источниками мощностью до 3000 Вт.
Ключевые характеристики SUP22C
| Параметр | Значение |
| Основное назначение | Непрерывная лазерная очистка металлических поверхностей |
| Допустимая мощность | До 3000 Вт |
| Ширина очистки | До 150 / 225 / 300 мм с линзами F400 / F600 / F800 |
| Масса головки | Около 0,7 кг без учета кабель-пакета |
| Охлаждение | Водяное |
| Оптоволоконный интерфейс | QBH; совместимость проверяется по комплектации источника |
Преимущества головки для лазерной очистки SUP22C
- Широкая полоса обработки. С линзой F800 развертка достигает 300 мм, что удобно при очистке крупных изделий.
- Небольшой вес. Головка около 0,7 кг снижает нагрузку на руку при продолжительной работе.
- Три схемы обдува. Коаксиальная, боковая и комбинированная подача газа позволяют подобрать защиту оптики под процесс.
- Воздушный нож. Усиленный поток около выходного окна снижает вероятность загрязнения защитного стекла.
- Контроль процесса. Система отслеживает температуру линзы, состояние лазера, чиллера, давление и блокировки.
- Повторяемость настроек. Регулируемые параметры сканирования помогают получать более воспроизводимый результат.
Широкая линейная траектория ускоряет лазерную очистку металла и позволяет обрабатывать крупные детали и металлоконструкции за меньшее количество проходов. Это особенно важно при удалении ржавчины и краски с листового металла, рам, емкостей, станин, труб и сварных конструкций.
В системе предусмотрена настройка частоты и ширины сканирования, мощности и других параметров. Корректировка концов траектории помогает выравнивать воздействие лазера по всей полосе и повышать повторяемость результата.
Защита оптики и диагностика лазерного пистолета SUP22C
Конструкция предусматривает коаксиальную, боковую и комбинированную подачу защитного газа. Дополнительный «воздушный нож» создает поток около выходного окна и снижает вероятность загрязнения защитного стекла продуктами очистки. Это не исключает регулярного обслуживания, но помогает уменьшить риск преждевременного повреждения оптики.
Система управления контролирует температуру защитной линзы, состояние лазера, чиллера, давление газа и работу блокировок. При возникновении неисправности оператор получает соответствующий сигнал и может быстрее определить причину остановки.
Техническая основа: руководства и материалы производителя SUP22C
Лазерная сварочная головка SUP23T «4 в 1»
SUP23T - многофункциональная головка для сварки и вспомогательных операций Источник изображения
Ручная лазерная головка SUP23T объединяет четыре основные операции:
- лазерную сварку;
- очистку поверхности;
- очистку готового сварного шва;
- локальную лазерную резку.
Ключевые характеристики SUP23T
| Параметр | Значение |
| Основные функции | Сварка, очистка поверхности, очистка шва и локальная резка |
| Допустимая мощность | До 3000 Вт |
| Сварочная развертка | До 8 мм; это ширина движения пятна, а не допустимый зазор |
| Ширина очистки | До 120 мм с линзой F800 |
| Масса головки | Около 0,65-0,7 кг в зависимости от ревизии |
| Охлаждение и интерфейс | Водяное охлаждение; QBH |
Преимущества лазерной головки SUP23T 4 в 1
- Четыре операции в одной системе. Одна головка выполняет сварку, локальную очистку, обработку готового шва и резку.
- Работа до 3 кВт. Модель подходит для современных производительных комплексов при правильном согласовании источника и охлаждения.
- Легкая конструкция. Масса около 0,65-0,7 кг удобна при длинных швах и работе в разных положениях.
- Развертка до 8 мм. Широкая линейная траектория расширяет диапазон доступных сварочных режимов.
- Обслуживаемая оптика. Выдвижные держатели упрощают осмотр и замену защитных и фокусирующих элементов.
- Интегрированная диагностика. Контроллер отслеживает состояние ключевых узлов и помогает быстрее искать неисправность.
Лазерный сварочный пистолет SUP23T рассчитан на волоконные источники мощностью до 3000 Вт. Максимальная ширина сварочной развертки достигает 8 мм, а ширина лазерной очистки с линзой F800 - до 120 мм. Масса головки составляет приблизительно 0,65-0,7 кг в зависимости от ревизии.
Небольшой вес облегчает ручную лазерную сварку длинных швов, работу на вертикальных поверхностях и обработку труднодоступных мест. Вместо нескольких отдельных головок один комплекс SUP23T можно использовать для сварки металла, предварительной лазерной очистки поверхности, обработки готового шва и выполнения небольших резов.
Обслуживание сварочной головки SUP23T
В конструкции предусмотрены выдвижные держатели защитной и фокусирующей оптики. Это облегчает проверку и замену расходных элементов. Контроллер отслеживает температуру защитного стекла, давление газа, состояние лазера и чиллера, а также входные и выходные сигналы системы.
Переключение между всеми функциями не всегда выполняется одним нажатием. Для отдельных операций требуется установить соответствующее сопло или фокусирующую линзу. Например, максимальная полоса очистки 120 мм достигается с линзой F800, которая должна входить в комплектацию или приобретаться отдельно.
Техническая основа: карточка и руководство SUP23T
Сравнение лазерных головок SUP22C и SUP23T с аналогами
В таблице сопоставлены конкретные опубликованные конфигурации. Данные показывают измеримые преимущества SUP, но не означают превосходства над абсолютно всеми моделями каждого производителя.
| Сравнение | Преимущество SUP | Важное уточнение |
| SUP23T / RayTools BH03K | Около 0,7 против 0,9 кг; сварочная развертка до 8 против 5 мм; очистка до 120 против 80 мм. | Обе головки рассчитаны на 3 кВт и выполняют четыре операции. У BH03K предусмотрено двойное защитное окно. |
| SUP23T / Qilin BWT20 | До 3 против 2 кВт; около 0,7 против 0,98 кг; линейная развертка до 8 против 5 мм. | BWT20 имеет двухосевую систему и несколько фигур сканирования; SUP23T использует линейную развертку. |
| SUP22C / RayTools BH02C | До 3 против 2 кВт; около 0,7 против 0,85 кг. | Максимальная ширина очистки у обеих головок достигает 300 мм. |
Источники сравнения: RayTools BH03K; Qilin BWT20; RayTools BH02C
Почему лазерные головки SUP выгодны для производства
- Запас по мощности. Обе головки рассчитаны на источники до 3 кВт. Это позволяет применять одну проверенную платформу в комплексах разной мощности.
- Правильная специализация. SUP22C используется для широкой производительной очистки, а SUP23T закрывает сварочные и вспомогательные операции.
- Удобство оператора. Небольшая масса уменьшает нагрузку на руку при продолжительной работе и при выполнении швов в неудобных положениях.
- Понятное обслуживание. Сменная оптика и доступ к диагностическим данным помогают быстрее выполнять обслуживание и искать причины неисправностей.
- Гибкость производства. SUP23T позволяет использовать один комплекс для нескольких задач, а SUP22C обеспечивает более высокую производительность при регулярной очистке крупных поверхностей.
Экономическая выгода лазерной сварки и очистки
Низкая цена лазерной головки не всегда означает меньшую стоимость эксплуатации. Если лазерный пистолет имеет узкую полосу обработки, сложную диагностику или неудобный доступ к оптике, предприятие может потерять больше денег на простоях, расходных материалах и обслуживании.
SUP22C создает возможность сократить количество проходов при очистке больших поверхностей. SUP23T позволяет выполнять несколько операций на одном комплексе и уменьшает необходимость приобретения отдельных головок. Небольшая масса снижает утомляемость оператора, а встроенная диагностика помогает быстрее находить неисправности.
Фактический экономический эффект необходимо оценивать по условиям конкретного предприятия: объему работ, типу загрязнений, материалам, стоимости расходников и цене часа простоя.
Безопасность ручного лазерного оборудования
Важно. Встроенные блокировки и температурный контроль не делают ручной лазер полностью безопасным. Комплекс требует организованной рабочей зоны, защитных экранов, подходящих СИЗ, вытяжки, исправного заземления и обучения персонала.
SUP22C и SUP23T нельзя назвать безусловно лучшими для любых условий. Для деликатной очистки тонких или чувствительных к нагреву изделий может быть предпочтительнее импульсный лазер. Двухосевые сварочные головки некоторых производителей предлагают больше фигур сканирования.
Качество работы зависит от всего комплекса: лазерного источника, чиллера, защитного газа, механизма подачи проволоки, подготовки деталей и правильно настроенных технологических параметров.
Как выбрать между SUP22C и SUP23T
Выбор между SUP22C и SUP23T зависит от основной задачи предприятия. Обе ручные лазерные головки превосходят многие базовые модели не одним отдельным показателем, а совокупностью характеристик.
Лазерная головка SUP22C предлагает мощность до 3 кВт, полосу очистки до 300 мм, небольшой вес и развитую защиту оптики. Она подходит для производительной лазерной очистки крупных металлических поверхностей от ржавчины, краски и окалины.
Лазерная сварочная головка SUP23T объединяет четыре операции, работает с источниками до 3 кВт, имеет широкую сварочную развертку и небольшой вес. Это делает модель 4 в 1 удобным решением для ручной лазерной сварки, очистки швов и локальной резки металла.
Поэтому выбор SUP22C и SUP23T для проекта обоснован их производительностью, универсальностью, удобством обслуживания и готовностью к регулярной промышленной эксплуатации.
