Купить криоцилиндры

Криоцилиндр предназначен для транспортировки, хранения и выдачи сжиженных газов: кислорода, азота, аргона, метана, углекислоты в сеть под заданным давлением потребителю в газообразном состоянии.

В отличии от стальных газовых баллонов, где газ находится при избыточном давлении, газ в криоцилиндре сильнее охлажден. Один криоцилиндр 195 л. заменяет 24 сорокалитровых баллона, что за одну поездку позволяет доставлять больше газа, чем в баллонах, тем самым снижая транспортные затраты.

Вы перестаете тратить ресурсы на доставку, заправку, ремонт и освидетельствование, хранение баллонов. Платите только за то количество газа, которое потребили. При этом, криогенные жидкости дешевле газа из баллонов. Криоцилиндры позволяют безопасно хранить и транспортировать газы в больших объемах, соблюдая чистоту газа, экономить время и деньги.

В компании Индустрия газов вы можете купить криоцилиндры с доставкой по Российской Федерации. Криоцилиндры всегда в наличии на складе в г. Набережные Челны.

Актуальные цены на криоцилиндры вы можете увидеть в нашем интерактивном конфигураторе.

Цены на криоцилиндры от компании Индустрия газов

Методы снабжения газами предприятий с помощью криоцилиндров

С помощью криоцилиндров малого обьема можно работать по модульному принципу. Система из 2-3 сосудов является более отказоустойчивой в плане снабжения предприятия газом. Если на предприятии стоит один сосуд и в нем закончился газ, то работа встала. Если же на заводе 2-3 сосуда, то их можно использовать один за другим. Когда закончились два сосуда, подключается третий, а 2 пустых криоцилиндра отправляются поставщику.

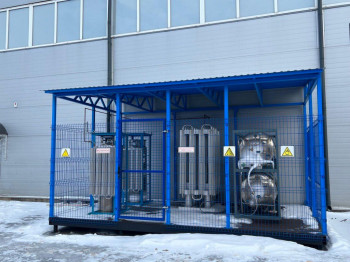

Схема поставки газов из 5 криоцилиндров от компании Индустрия газов:

Устройство криоцилиндров

Криоцилиндр состоит из:

внутренний резервуар из нержавеющих металлов, где хрнаится сжиженный газ
вакуумную прослойку, благодаря которой достигается термоизоляция с окружающей средой (принцип термоса)
внешний кожух с элементами крепежа
внешняя рама (опционально, зависит от моделей)
трубопроводы обвязки
запорная, регулирующая и предохранительная арматура
контрольно-измерительные приборы

Многослойная вакуумная изоляция позволяет свести к минимуму потери продукта. Вакуумирование прослойки требуется примерно раз в 5-7 лет. Криоцилиндр устанавливается на открытой бетонированной площадке. Криоцилиндры не нуждаются в подключении к сети электропитания (если не используется телеметрия и датчики) и постоянном присутствии оператора.

Принцип работы криоцилиндров

В резервуаре с жидким газом создается рабочее давление с помощью испарителя. Регулятор давления автоматически поддерживает заданное давление.

Для преобразования из жидкого состояния в газообразное, сжиженный газ из резервуара для хранения пропускают через испаритель. Испарители подбираются исходя из требований по производительности - количеству получаемого газа за единицу времени. Испарение происходит за счет температуры окружающей среды.

Особенностью хранения заполненного криоцилиндра, является периодическое незначительное повышение давления в резервуаре за счет нагрева от окружающей среды.

Например, в полностью заполненном криоцилиндре, без потребления больше 7-9 дней, может происходить автосброс из клапана, что пугает людей и несет потери газа.

Компания Индустрия газов разработала собственное решение данной проблемы - специальные рампы, к которым можно подключить сразу несколько хранящихся сосудов и потихонечку сбрасывать излишки давления в рабочую линию. Главное чтобы было потребление из этой линии.

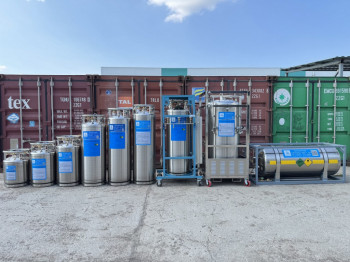

Виды криоцилиндров

Криогенные емкости можно разделить на 2 вида: передвижные и стационарные.

К передвижным можно отнести:

криоцилиндры малого объема
iso контейнеры

К стационарным:

газификаторы холодные криогенные от 3000 литров
емкости на фундаменте

В свою очередь, передвижные криоцилиндры можно разделить на:

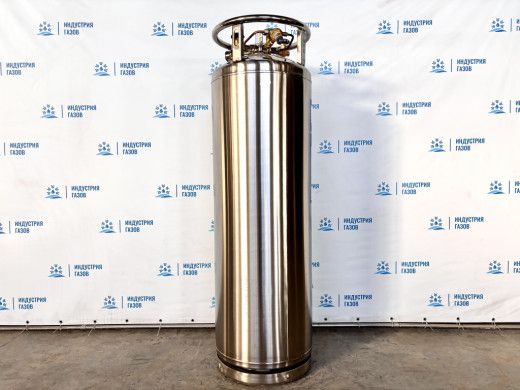

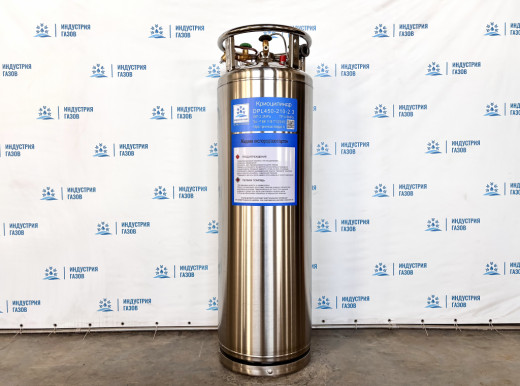

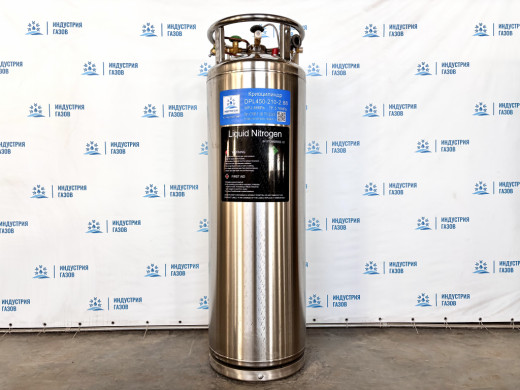

К преимуществам вертикальных криоцилиндров относится легкость транспортировки и оптимальная вместимость в большинстве случаев. Поставляемые нами вертикальные криоцилиндры имеют объем 175 - 210 литров. При этом их вес составляет примерно 130кг и вмещают они от 150-270 кг жидкого газа. Небольшой испаритель на 10м3 обычно встроен в емкость. Так же могут быть установлены на вертикальные рамы, на которые может быть установлен внешний испаритель.

Горизонтальные криоцилидры больше. Имеют вес примерно от 500 кг и вмещают они 500кг. жидкого газа. Они оптимальны на предприятиях со стабильным потреблением газа. Всегда имеют раму, на которую можно установить высокопроизводительный испаритель.

По используемому газу криоцилиндры делятся на:

Криоцилиндры для получения газовых смесей

Криоцилиндры так же можно использовать для получения газовых смесей. Потребуется несколько криоцилиндров на каждый компонент и смеситель.

Сравнение криоцилиндров с газовыми баллонами

Помимо преимуществ над газовыми баллонам по вместимости, криоцилиндры имеют преимущество в чистоте выдаваемых газов.

Сравнение криоцилиндров с моноблоками из газовых баллонов

Если на заводе требование давления в линии не ниже 10 бар, то в каждом моноблоке на 200 бар будет оставаться неизрасходованным 5% газа. Этот газ вернется к поставщику, где будет сдут в атмосферу.

У криоцилиндров такого нет, ведь пространство внутри емкости с остаточным 10 барным давлением к соотношению всего газа, привезенного в криоцилиндре будет меньше 5%.

Можем посчитать.
В криоцилиндре: 200л умножаем на 10 бар это 2000 литров, либо 2 куба.
В моноблоке: 12 баллонов по 50 литров это 600 л. * 10 бар будет 6000 литров газа, либо 6 кубов.

Теперь посмотрим сколько же газа было изначально.

В криоцилиндре 195л, там 185л жидкого (кц наполняется на 95%), это по конвертеру 148 кубов
В моноблоке было 12х10=120 кубов.

В итоге в криоцилиндре привезли 148 кубов, увезли 2 куба. в моноблоке привезли 120, увезли 6.

К преимуществам моноблоков можно отнести возможность хранения газа до 3х месяцев без потерь, а в криоцилиндрах нужно понижать давление каждую неделю, иначе будут сбросы через клапан.

То есть криоцилиндры больше подходят для заводов с постоянным стабильным потреблением и своевременным снабжением жидким газом от поставщика.

Область применения криоцилиндров

На сегодняшний день криоцилиндры применяются в таких отраслях, как:

металлообработка (газопламенная, лазерная, плазменная резка металла);
медицина (потребление кислорода в лечебно-профилактических учреждениях (кислородоснабжение));
косметология (потребление сжиженного азота, в криосаунах);
сельское хозяйство (потребление азота для хранения и перевозки биоматериалов, кислорода - в рыбных хозяйствах);
химическая промышленность (в лабораториях в качестве источника особо чистых газов — азота, аргона, кислорода);
пищевая промышленность (создание специальных пищевых сред при упаковке продуктов);
термообработка (холодная посадка, снятие облоя на резинотехнических изделиях);
криогенная обработка материалов, деталей, инструментов с целью увеличения их ресурса до 300%.

Преимущества использования криоцилиндров:

КОМПЛЕКСНАЯ ЭКОНОМИЯ
Криоцилиндр объемом 195 литров заменяет 24 сорокалитровых баллона, а объемом 500 литров - 60 сорокалитровых баллонов. Перестаете тратить ресурсы на доставку, заправку, ремонт и освидетельствование, хранение баллонов. Платите только за то количество газа, которое потребили, при этом, криогенные жидкости дешевле газа из баллонов. Перевозка сжиженного газа в криоцилиндрах позволяет за одну поездку доставлять больше газа, чем в баллонах, тем самым снижая транспортные затраты.
ВЫСОКАЯ ЧИСТОТА ПРОДУКЦИОННОГО ГАЗА
Внутренняя оболочка криоцилиндров выполнена из высококачественной нержавеющей стали и не вступает в реакцию с газами, тем самым качество газа на выходе остается неизменно чистым, что нельзя гарантировать при использовании баллонов.
МИНИМАЛЬНЫЕ ПОТЕРИ КРИОПРОДУКТА
Многослойная экранно-вакуумная изоляция обеспечит долговременное хранение сжиженного криопродукта.
КОМПАКТНОСТЬ и УДОБНОЕ ПЕРЕМЕЩЕНИЕ
Газификатор занимает примерно в 15 раз меньше места, чем заменяемое им количество баллонов. Криоцилиндр может быть дополнительно оборудован рамой с колесами для удобной транспортировки и передвижения внутри цеха.
ЛЕГКИЙ МОНТАЖ
Криоцилиндры не требуют фундамента для установки или иных сложных строительных работ и не подлежат регистрации в Ростехнадзоре.
АБСОЛЮТНАЯ БЕЗОПАСНОСТЬ
Рабочее давление в криоцилиндре до 10 раз меньше, чем в газовом баллоне. На сосудах установлены предохранительные устройства.

Сотрудничая с нами, клиенты получают:

Готовое решение «под ключ» с проектом документации.
Оборудование соответствует требованиям ГОСТ и предписаниям нормативной документации Ростехнадзора.
Надежная работа оборудования в течение 20 лет. При производстве оборудования используются передовые технологии и комплектующие проверенные временем.
Комплекс дополнительных услуг: доставка, монтажные и пуско- наладочные работы, обучение персонала работе с оборудованием.
