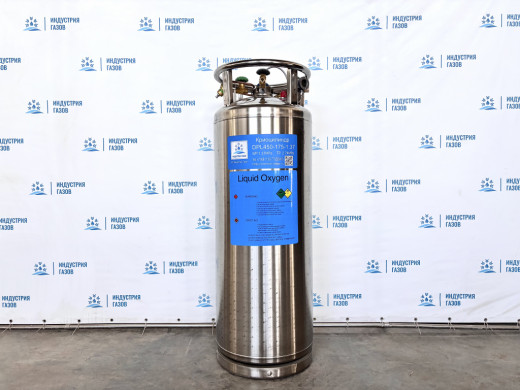

Криоцилиндр DPL450-175-1.4 с электронным уровнем
170 966,00 ₽

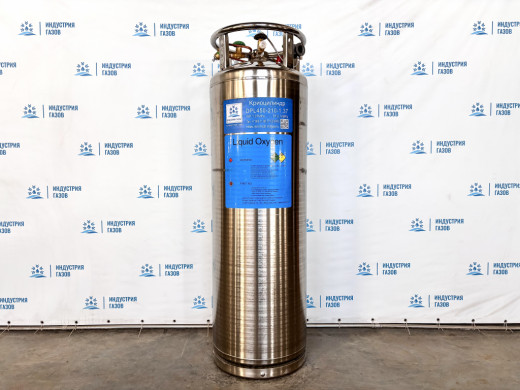

Криоцилиндр DPL450-210-1.4 с электронным уровнем
183 084,00 ₽
Криоцилиндр горизонтальный DPW650-499-2.1 (ССК)
518 081,00 ₽
Криоцилиндр DPW650-499-3.45 (AIRMASS)
696 376,20 ₽

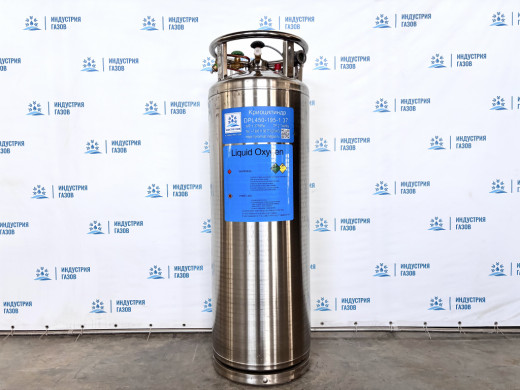

Криоцилиндр DPL450-195-1.4 с электронным уровнем
177 025,00 ₽

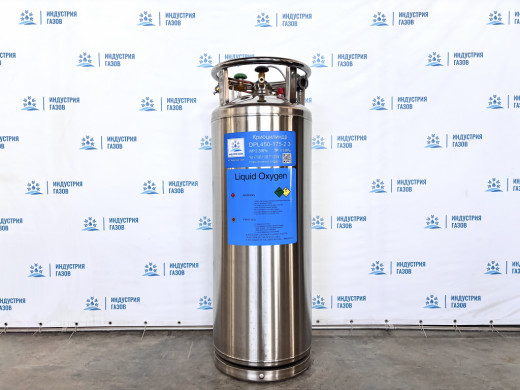

Криоцилиндр DPL450-175-2.3 с электронным уровнем
177 025,00 ₽
Криоцилиндр DPW650-499-2.1 (Baitu)
469 755,00 ₽
Криоцилиндр DPL450-210-2.3 с поплавковым уровнем
177 025,00 ₽
Криоцилиндр DPL450-175-1.4 с поплавковым уровнем
158 921,00 ₽
Криоцилиндр DPL450-210-2.3 с электронным уровнем
189 143,00 ₽
Криоцилиндр DPW650-499-2.5 (Baitu)
484 866,00 ₽
Криоцилиндр горизонтальный DPW650-499-2.5 (ССК)
533 192,00 ₽
Криоцилиндр горизонтальный DPW650-499-3.45 (ССК)
744 746,00 ₽
Криоцилиндр DPL450-210-2.88 с поплавковым уровнем
195 202,00 ₽
Криоцилиндр DPL450-195-2.01 с поплавковым уровнем
170 966,00 ₽
Криоцилиндр DPL450-210-2.88 с электронным уровнем
207 247,00 ₽
Криоцилиндр DPL450-195-2.3 с электронным уровнем
183 084,00 ₽
Газификатор ГХК 1 / 1.59 спарка из двух криоцилиндров 500л.
1 005 940,00 ₽
Криоцилиндр DPL450-195-2.01 с электронным уровнем
183 084,00 ₽
Криоцилиндр DPW650-499-1.59 (ССК) оптом от 10 шт.
478 296,00 ₽
Криоцилиндр DPW650-499-1.59 (Baitu)
454 644,00 ₽
Криоцилиндр DPL450-195-2.3 с поплавковым уровнем
170 966,00 ₽
Криоцилиндр горизонтальный DPW650-499-1.59 (ССК)
502 970,00 ₽
Криоцилиндры для азота
Жидкий азот из криоцилиндров используется для криогенной резки, при глубокой заморозке различных материалов, в том числе органических, для охлаждения различного оборудования и техники, для хранения клеток, органов и тканей при помощи криоконсервации, для криодеструкции (разрушения пораженных участков кожи, тканей и органов), например, для удаления бородавок, для косметических процедур, в учебных организациях и музеях интерактивной науки.
Криоцилиндр для азота предназначен для транспортировки, хранения и выдачи сжиженного азота в сеть под заданным давлением потребителю в газообразном состоянии.
В отличии от стальных газовых баллонов, где газ находится при избыточном давлении, газ в криоцилиндре сильнее охлажден. Один криоцилиндр 195 л. заменяет 24 сорокалитровых баллона, что за одну поездку позволяет доставлять больше газа, чем в баллонах, тем самым снижая транспортные затраты.
Вы перестаете тратить ресурсы на доставку, заправку, ремонт и освидетельствование, хранение баллонов. Платите только за то количество газа, которое потребили. При этом, криогенные жидкости дешевле газа из баллонов. Криоцилиндры позволяют безопасно хранить и транспортировать газы в больших объемах, соблюдая чистоту газа, экономить время и деньги.
В компании Индустрия газов вы можете купить криоцилиндры для азота с доставкой по Российской Федерации. Криоцилиндры всегда в наличии на складе в г. Набережные Челны.
Один криоцилиндр емкостью 500 л по объему газа заменяет до 60 баллонов объемом 40 л и занимает примерно в 15 раз меньше места, чем заменяемое им количество баллонов.
Методы снабжения газами предприятий с помощью криоцилиндров для азота
С помощью криоцилиндров малого обьема можно работать по модульному принципу. Система из 2-3 сосудов является более отказоустойчивой в плане снабжения предприятия газом. Если на предприятии стоит один сосуд и в нем закончился газ, то работа встала. Если же на заводе 2-3 сосуда, то их можно использовать один за другим. Когда закончились два сосуда, подключается третий, а 2 пустых криоцилиндра отправляются поставщику.
Схема поставки газов из 5 криоцилиндров от компании Индустрия газов:
Устройство криоцилиндров
Криоцилиндр состоит из:
- внутренний резервуар из нержавеющих металлов, где хрнаится сжиженный газ
- вакуумную прослойку, благодаря которой достигается термоизоляция с окружающей средой (принцип термоса)
- внешний кожух с элементами крепежа
- внешняя рама (опционально, зависит от моделей)
- трубопроводы обвязки
- запорная, регулирующая и предохранительная арматура
- контрольно-измерительные приборы
Многослойная вакуумная изоляция позволяет свести к минимуму потери продукта. Вакуумирование прослойки требуется примерно раз в 5-7 лет. Криоцилиндр устанавливается на открытой бетонированной площадке. Криоцилиндры не нуждаются в подключении к сети электропитания (если не используется телеметрия и датчики) и постоянном присутствии оператора.
Принцип работы криоцилиндров
В резервуаре с жидким газом создается рабочее давление с помощью испарителя. Регулятор давления автоматически поддерживает заданное давление.
Для преобразования из жидкого состояния в газообразное, сжиженный газ из резервуара для хранения пропускают через испаритель. Испарители подбираются исходя из требований по производительности - количеству получаемого газа за единицу времени. Испарение происходит за счет температуры окружающей среды.
Особенностью хранения заполненного криоцилиндра, является периодическое незначительное повышение давления в резервуаре за счет нагрева от окружающей среды.
Например, в полностью заполненном криоцилиндре, без потребления больше 7-9 дней, может происходить автосброс из клапана, что пугает людей и несет потери газа.
Компания Индустрия газов разработала собственное решение данной проблемы - специальные рампы, к которым можно подключить сразу несколько хранящихся сосудов и потихонечку сбрасывать излишки давления в рабочую линию. Главное чтобы было потребление из этой линии.
Виды криоцилиндров
Криогенные емкости можно разделить на 2 вида: передвижные и стационарные.
К передвижным можно отнести:
- криоцилиндры малого объема
- iso контейнеры
К стационарным:
- газификаторы холодные криогенные от 3000 литров
- емкости на фундаменте
В свою очередь, передвижные криоцилиндры можно разделить на:
К преимуществам вертикальных криоцилиндров относится легкость транспортировки и оптимальная вместимость в большинстве случаев. Поставляемые нами вертикальные криоцилиндры имеют объем 175 - 210 литров. При этом их вес составляет примерно 130кг и вмещают они от 150-270 кг жидкого газа. Небольшой испаритель на 10м3 обычно встроен в емкость. Так же могут быть установлены на вертикальные рамы, на которые может быть установлен внешний испаритель.
Горизонтальные криоцилидры больше. Имеют вес примерно от 500 кг и вмещают они 500кг. жидкого газа. Они оптимальны на предприятиях со стабильным потреблением газа. Всегда имеют раму, на которую можно установить высокопроизводительный испаритель.
По используемому газу криоцилиндры делятся на:
- Криоцилиндры для кислорода
- Криоцилиндры для азота
- Криоцилиндры для аргона
- Криоцилиндры для углекислоты
- Криоцилиндры для метана
Сравнение криоцилиндров с газовыми баллонами
Помимо преимуществ над газовыми баллонам по вместимости, криоцилиндры имеют преимущество в чистоте выдаваемых газов.
Сравнение криоцилиндров с моноблоками из газовых баллонов
Если на заводе требование давления в линии не ниже 10 бар, то в каждом моноблоке на 200 бар будет оставаться неизрасходованным 5% газа. Этот газ вернется к поставщику, где будет сдут в атмосферу.
У криоцилиндров такого нет, ведь пространство внутри емкости с остаточным 10 барным давлением к соотношению всего газа, привезенного в криоцилиндре будет меньше 5%.
Можем посчитать.
В криоцилиндре: 200л умножаем на 10 бар это 2000 литров, либо 2 куба.
В моноблоке: 12 баллонов по 50 литров это 600 л. * 10 бар будет 6000 литров газа, либо 6 кубов.
Теперь посмотрим сколько же газа было изначально.
В криоцилиндре 195л, там 185л жидкого (кц наполняется на 95%), это по конвертеру 148 кубов
В моноблоке было 12х10=120 кубов.
В итоге в криоцилиндре привезли 148 кубов, увезли 2 куба. в моноблоке привезли 120, увезли 6.
К преимуществам моноблоков можно отнести возможность хранения газа до 3х месяцев без потерь, а в криоцилиндрах нужно понижать давление каждую неделю, иначе будут сбросы через клапан.
То есть криоцилиндры больше подходят для заводов с постоянным стабильным потреблением и своевременным снабжением жидким газом от поставщика.
Преимущества использования криоцилиндров:
-
КОМПЛЕКСНАЯ ЭКОНОМИЯ
Криоцилиндр объемом 195 литров заменяет 24 сорокалитровых баллона, а объемом 500 литров - 60 сорокалитровых баллонов. Перестаете тратить ресурсы на доставку, заправку, ремонт и освидетельствование, хранение баллонов. Платите только за то количество газа, которое потребили, при этом, криогенные жидкости дешевле газа из баллонов. Перевозка сжиженного газа в криоцилиндрах позволяет за одну поездку доставлять больше газа, чем в баллонах, тем самым снижая транспортные затраты. -
ВЫСОКАЯ ЧИСТОТА ПРОДУКЦИОННОГО ГАЗА
Внутренняя оболочка криоцилиндров выполнена из высококачественной нержавеющей стали и не вступает в реакцию с газами, тем самым качество газа на выходе остается неизменно чистым, что нельзя гарантировать при использовании баллонов. -
МИНИМАЛЬНЫЕ ПОТЕРИ КРИОПРОДУКТА
Многослойная экранно-вакуумная изоляция обеспечит долговременное хранение сжиженного криопродукта. -
КОМПАКТНОСТЬ и УДОБНОЕ ПЕРЕМЕЩЕНИЕ
Газификатор занимает примерно в 15 раз меньше места, чем заменяемое им количество баллонов. Криоцилиндр может быть дополнительно оборудован рамой с колесами для удобной транспортировки и передвижения внутри цеха. -
ЛЕГКИЙ МОНТАЖ
Криоцилиндры не требуют фундамента для установки или иных сложных строительных работ и не подлежат регистрации в Ростехнадзоре. -
АБСОЛЮТНАЯ БЕЗОПАСНОСТЬ
Рабочее давление в криоцилиндре до 10 раз меньше, чем в газовом баллоне. На сосудах установлены предохранительные устройства.
