Криоцилиндр DPL450-175-1.4 с поплавковым уровнем
141 618,38 ₽
Криоцилиндр DPL450-175-1.4 с электронным уровнем
152 351,97 ₽
Криоцилиндр DPL450-175-2.3 с электронным уровнем
157 751,29 ₽
Криоцилиндр DPL450-195-1.4 с электронным уровнем
157 751,29 ₽
Криоцилиндр DPL450-195-2.01 с поплавковым уровнем
152 351,97 ₽
Криоцилиндр DPL450-195-2.01 с электронным уровнем
163 150,62 ₽
Криоцилиндр DPL450-195-2.3 с поплавковым уровнем
152 351,97 ₽
Криоцилиндр DPL450-195-2.3 с электронным уровнем
163 150,62 ₽
Криоцилиндр DPL450-210-2.3 с поплавковым уровнем
157 751,29 ₽
Криоцилиндр DPL450-210-1.4 с поплавковым уровнем
152 351,97 ₽
Криоцилиндр DPL450-210-1.4 с электронным уровнем
163 150,62 ₽
Криоцилиндр DPL450-210-2.3 с электронным уровнем
168 549,94 ₽
Криоцилиндр DPL450-210-2.88 с поплавковым уровнем
173 949,26 ₽
Криоцилиндр DPL450-210-2.88 с электронным уровнем
184 682,86 ₽

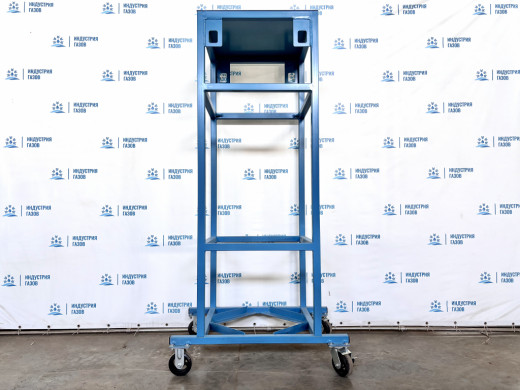

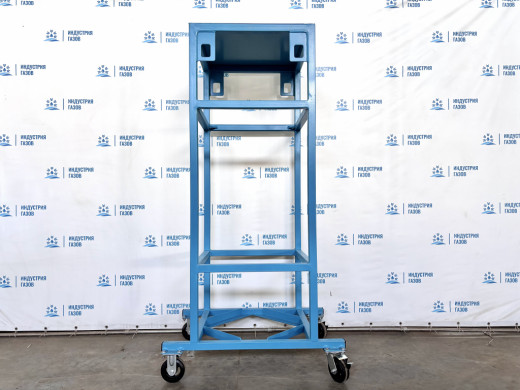

Защитная рама на колесах для криоцилиндра
25 000,00 ₽
Криоцилиндры вертикальные
Криоцилиндр предназначен для транспортировки, хранения и выдачи сжиженных газов: кислорода, азота, аргона, метана, углекислоты в сеть под заданным давлением потребителю в газообразном состоянии.

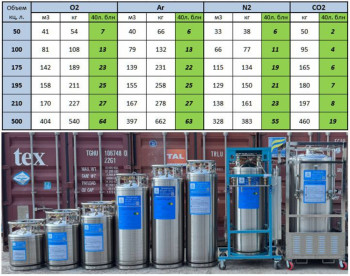

Один вертикальный криоцилиндр 195 л. заменяет 24 сорокалитровых баллона, что за одну поездку позволяет доставлять больше газа, чем в баллонах, тем самым снижая транспортные затраты.
Вы перестаете тратить ресурсы на доставку, заправку, ремонт и освидетельствование, хранение баллонов. Платите только за то количество газа, которое потребили. При этом, криогенные жидкости дешевле газа из баллонов. Криоцилиндры позволяют безопасно хранить и транспортировать газы в больших объемах, соблюдая чистоту газа, экономить время и деньги.
В компании Индустрия газов вы можете купить криоцилиндры вертикальные с доставкой по Российской Федерации. Криоцилиндры всегда в наличии на складе в г. Набережные Челны.
Вертикальный криоцилиндр оборудован встроенным продукционным испарителем.

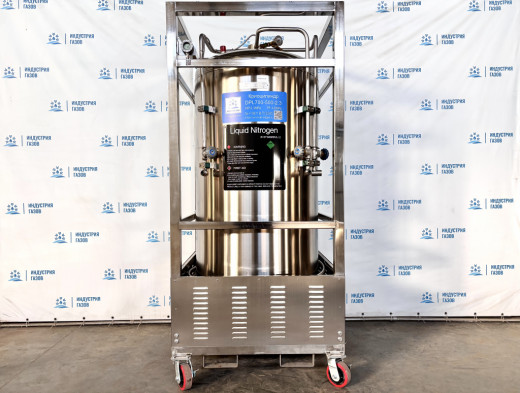

По желанию заказчика вертикальный криоцилиндр может быть укомплектован защитной рамой на колесном ходу и атмосферным испарителем любой производительности.
Вертикальный криоцилиндр объемом 195 литров и его преимущества (видео)
Устройство вертикальных криоцилиндров
Криоцилиндр состоит из:
- внутренний резервуар из нержавеющих металлов, где хрнаится сжиженный газ
- вакуумную прослойку, благодаря которой достигается термоизоляция с окружающей средой (принцип термоса)
- внешний кожух с элементами крепежа
- внешняя рама (опционально, зависит от моделей)
- трубопроводы обвязки
- запорная, регулирующая и предохранительная арматура
- контрольно-измерительные приборы
Многослойная вакуумная изоляция позволяет свести к минимуму потери продукта. Вакуумирование прослойки требуется примерно раз в 5-7 лет. Криоцилиндр устанавливается на открытой бетонированной площадке. Криоцилиндры не нуждаются в подключении к сети электропитания (если не используется телеметрия и датчики) и постоянном присутствии оператора.
Технические параметры вертикального криоцилиндра DPL450-195-2.01
| Наименование | Значение |
|---|---|
| Геометрический объем, литры: | 195 |
| Объем хранимого продукта, литры: | 185 |
| Рабочее давление, кгс/см 2: | 2,01 |
| Производительность (нм 3 /час): | 10 |
| Масса порожнего криоцилиндра кг, не более: | 133 |
| Суточный коэффициент испарения, %: | ≤2.4% |
| Размеры, не более: | Ø503*1620 |
| Страна производитель: | Китай |
Методы снабжения газами предприятий с помощью криоцилиндров
С помощью криоцилиндров малого обьема можно работать по модульному принципу. Система из 2-3 сосудов является более отказоустойчивой в плане снабжения предприятия газом. Если на предприятии стоит один сосуд и в нем закончился газ, то работа встала. Если же на заводе 2-3 сосуда, то их можно использовать один за другим. Когда закончились два сосуда, подключается третий, а 2 пустых криоцилиндра отправляются поставщику.
Схема работы с пятью криоцилиндрами
Преимущества вертикальных криоцилиндров
К преимуществам вертикальных криоцилиндров относится легкость транспортировки и оптимальная вместимость в большинстве случаев. Поставляемые нами вертикальные криоцилиндры имеют объем 175 - 210 литров. При этом их вес составляет примерно 130кг и вмещают они от 150-270 кг жидкого газа. Небольшой испаритель на 10м3 обычно встроен в емкость. Так же могут быть установлены на вертикальные рамы, на которые может быть установлен внешний испаритель.
Сравнение вертикального криоцилиндра 195 л. с газовыми баллонами
Помимо преимуществ над газовыми баллонам по вместимости, криоцилиндры имеют преимущество в чистоте выдаваемых газов.
Сравнение вертикальных криоцилиндров с моноблоками из газовых баллонов
Если на заводе требование давления в линии не ниже 10 бар, то в каждом моноблоке на 200 бар будет оставаться неизрасходованным 5% газа. Этот газ вернется к поставщику, где будет сдут в атмосферу.
У криоцилиндров такого нет, ведь пространство внутри емкости с остаточным 10 барным давлением к соотношению всего газа, привезенного в криоцилиндре будет меньше 5%.
Можем посчитать.
В криоцилиндре: 200л умножаем на 10 бар это 2000 литров, либо 2 куба.
В моноблоке: 12 баллонов по 50 литров это 600 л. * 10 бар будет 6000 литров газа, либо 6 кубов.
Теперь посмотрим сколько же газа было изначально.
В криоцилиндре 195л, там 185л жидкого (кц наполняется на 95%), это по конвертеру 148 кубов
В моноблоке было 12х10=120 кубов.
В итоге в криоцилиндре привезли 148 кубов, увезли 2 куба. в моноблоке привезли 120, увезли 6.
К преимуществам моноблоков можно отнести возможность хранения газа до 3х месяцев без потерь, а в криоцилиндрах нужно понижать давление каждую неделю, иначе будут сбросы через клапан.
То есть криоцилиндры больше подходят для заводов с постоянным стабильным потреблением и своевременным снабжением жидким газом от поставщика.
По используемому газу вертикальные криоцилиндры делятся на:
- Криоцилиндры для кислорода
- Криоцилиндры для азота
- Криоцилиндры для аргона
- Криоцилиндры для углекислоты
- Криоцилиндры для метана
Область применения вертикальных криоцилиндров
На сегодняшний день криоцилиндры применяются в таких отраслях, как:
- металлообработка (газопламенная, лазерная, плазменная резка металла);
- медицина (потребление кислорода в лечебно-профилактических учреждениях (кислородоснабжение));
- косметология (потребление сжиженного азота, в криосаунах);
- сельское хозяйство (потребление азота для хранения и перевозки биоматериалов, кислорода - в рыбных хозяйствах);
- химическая промышленность (в лабораториях в качестве источника особо чистых газов — азота, аргона, кислорода);
- пищевая промышленность (создание специальных пищевых сред при упаковке продуктов);
- термообработка (холодная посадка, снятие облоя на резинотехнических изделиях);
- криогенная обработка материалов, деталей, инструментов с целью увеличения их ресурса до 300%.
