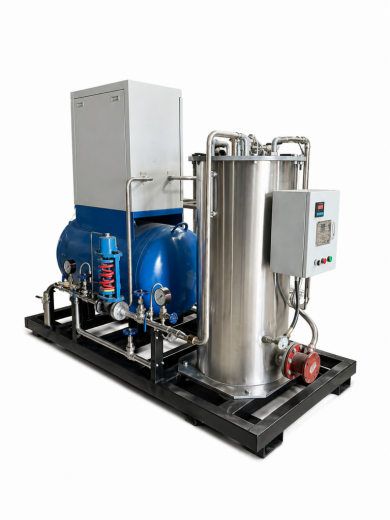

Газовые смесевые комплексы

Газовый смесевой комплекс предназначен для получения газовой смеси на территории потребителя двух или более компонентной смеси в соответствии с заданным процентным соотношением. При расходах от 50 до 300 м3/час, смеситель обладает высокими показателями точности смешения газов, что позволяет использовать комплекс в различных технологических процессах таких как металлургия, сварочное производство, пищевая промышленность, машиностроение. Подходит для различных типов сварки, таких как MIG/MAG, где требуется поддержание стабильного состава газовой смеси для обеспечения качества сварного шва. Основные параметры комплекса могут регулироваться в автоматическом ПЛК (PLC) или ручном режиме.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Наименование	Значение
Расход на выходе:	50-300 м3/час
Давление на входе:	0,6-1,2 МПа
Давление на выходе:	0,05-0,6 МПа (регулируется)
Рабочая среда:	Ar+CO2, Ar+02,Ar+ He, N2+CO2 и другие двух и трёхкомпонентные смеси газов.
Точность смешивания:	0,5 - %1
Тип соединения:	разъёмное резьбовое
Размеры шкафа:	860х690x1660мм

Состав комплекса

1. Ёмкости с газами

Хранение аргона и углекислоты в специальных резервуарах под давлением, обеспечивающих непрерывную подачу газов в систему.

2. Атмосферные испарители

Обеспечивают необходимые объемы аргона и диоксида углерода для создания сварочной смеси, преобразуя жидкую фазу газа в газообразную.

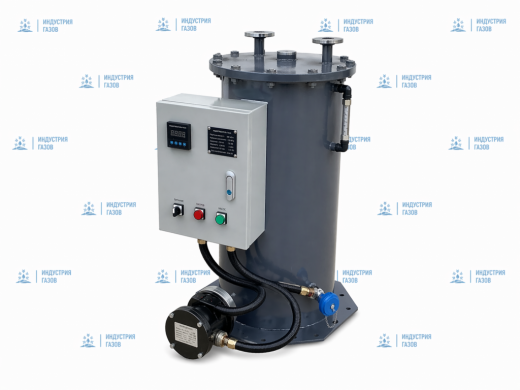

3. Водяные подогреватели

Используются для поддержания оптимальной температуры газов перед смешиванием, что особенно важно в условиях низких температур или при использовании криогенных резервуаров.

4. Блок регулировки давления

Обеспечивает точную настройку давления подаваемых газов, гарантируя стабильность параметров смеси на выходе.

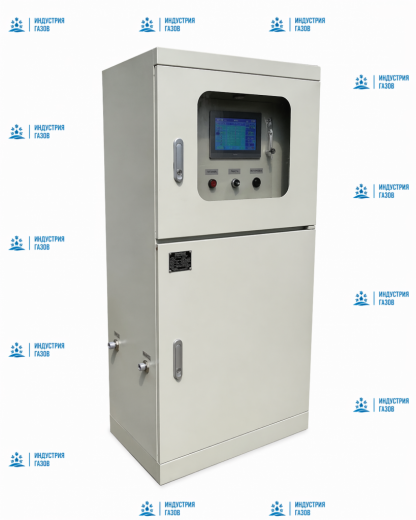

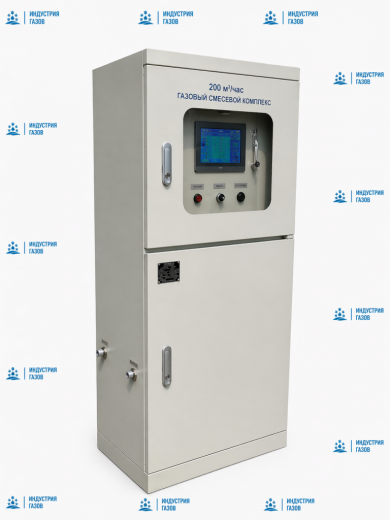

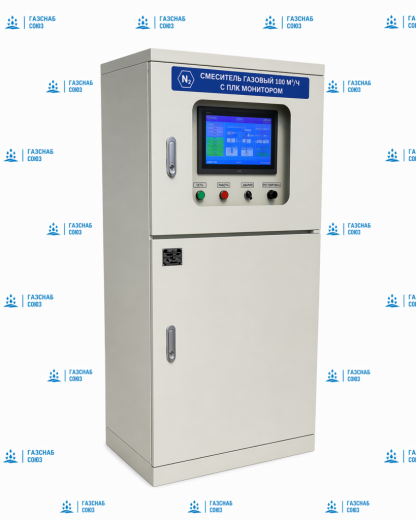

5. Смесевой шкаф

Основной узел комплекса, где происходит дозирование и смешивание аргона и углекислоты. Оснащен системой управления и контроля параметров смеси. Все варианты смесевых шкафов на нашем сайте:

6. Ресивер для накопления готовой смеси на 600л. или 2000л.

Накопительный бак для хранения готовой сварочной смеси, обеспечивающий равномерную подачу газа на производственные линии.

7. Система трубопроводов

Интегрированная сеть трубопроводов, соединяющая все компоненты комплекса, обеспечивая безопасное и эффективное распределение газов и готовой смеси.

Комплексы подготовки сварочных смесей, которые мы предлагаем, рассчитаны на производительность 50, 100, 200 и 300 м³/ч. Например, комплекс с производительностью 50 м³/ч соответствует 830 л/мин, что позволяет обеспечивать работу до 27 сварщиков одновременно, учитывая средний расход смеси до 30 л/мин на одного сварщика, в зависимости от технологического процесса. Однако, прежде чем приступить к подбору оборудования, мы всегда уточняем потребности клиента в расходе смеси.

Важно отметить, что смеси, используемые в сварочных процессах, бывают разнообразными. Наиболее востребованы сварочные смеси с содержанием углекислоты до 20%, например, 82% аргона и 18% углекислого газа (82Ar+18CO2) или 90% аргона и 10% углекислого газа (90Ar+10CO2). На производственных площадках также могут быть организованы дополнительные линии для подачи чистого аргона и чистой углекислоты, что позволяет использовать газы не только для смесителей, но и для других технологических нужд.

Для каждого проекта мы тщательно подбираем элементы комплекса — скиды, смесители и подогреватели газа — с одинаковой производительностью, начиная от 100 м³/ч (меньших нет в наличии). Испарители рассчитываются с учетом рабочего времени — круглосуточно или посменно — и в зависимости от потребления каждого газа, входящего в состав смеси. Исходя из расхода каждого газа, мы также подбираем оптимальные ёмкости для хранения, обеспечивая бесперебойную работу системы.

Ёмкости определяются исходя из предполагаемого количества заправок в неделю или месяц при заданном уровне потребления каждого из газов. В некоторых случаях может быть целесообразно установить криогенные переливочные насосы, чтобы заправлять ёмкости без остановки подачи смеси в линию потребления. Если насосы не предусмотрены, производство придется временно останавливать на время заправки, либо предусмотреть резервные ёмкости небольшого объема для обеспечения бесперебойной работы.

Комплексы подготовки сварочных смесей предназначены для крупных производств с большими объемами потребления газа. Например, в данный момент мы монтируем комплекс для компании Хайер на 300 м³/ч, а до этого запускали аналогичный комплекс для небольшой коммерческой компании. Им был установлен комплекс на 100 м³/ч, хотя их максимальное потребление составляет всего 10-15 м³/ч. Это демонстрирует нашу готовность гибко подходить к решениям, обеспечивая клиентам надежность и качество, даже если фактические потребности меньше возможностей оборудования.

Завод Haier, оснащенный нашим газовым смесевым комплексом

На новом заводе Haier установлено современное оборудование, включая газовый смеситель с максимальной производительностью 300 м³/ч, оснащенный программируемым логическим контроллером (ПЛК). Это технологически передовое решение позволяет заводу обеспечивать высокую точность и стабильность в процессе производства. Завод Haier, который вскоре начнет свою работу, будет специализироваться на выпуске водонагревательного оборудования, требующего высокого уровня качества и надежности.

Установленный смесительный комплекс рассчитан на подготовку сварочных смесей, обеспечивая подачу как готовой смеси аргона и углекислоты (Ar+CO2), так и чистого аргона (Ar) для различных технологических процессов. Возможность гибкого управления составом смеси с помощью ПЛК позволяет оперативно настраивать оборудование под конкретные задачи производства, обеспечивая оптимальные условия для сварки и других операций.

Этот комплекс не только гарантирует стабильную подачу газов на производственные линии, но и предоставляет возможность точного контроля и мониторинга всех параметров процесса в режиме реального времени. Завод Haier станет примером эффективного использования передовых технологий в производстве, обеспечивая высокое качество выпускаемой продукции и соответствие строгим стандартам отрасли.

Мы предлагаем газовый смесительный комплекс, состоящий из частей, подобранных по характеристикам и производительности под ваши нужды.

В смесевой комплекс обычно входят:

Ёмкости для хранения аргона и углекислоты
Атмосферные испарители
Водяные подогреватели
Блок регулировки давления
Смесевой шкаф с системой управления
Ресивер для накопления готовой смеси
Инструкция по эксплуатации

Дополнительные опции:

Возможность интеграции в существующие системы управления предприятием
Подключение к сетям для удаленного контроля и диагностики

Купить газовый смесевой комплекс можно у нас

При покупке газового смесевого комплекса подготовки сварочных смесей, Вы получуаете:

Полный комплекс работ, необходимый для ввода в эксплуатацию;
Инженерные изыскания;
Проектирование;
Экспертные работы;
Техническое освидетельствование;
Пусконаладочные работы;
Обучение особенностям работы криогенного оборудования;
Техническое обслуживание и
Сервисные работы;
Гарантия на поставляемое
оборудование;
Поставка криогенных жидкостей и газов.

Преимущества газового смесевого комплекса

Высокая надежность в условиях постоянной эксплуатации.
Интуитивно понятное управление с возможностью удаленного мониторинга.
Компактный дизайн и модульная структура, обеспечивающие легкую интеграцию в производственные процессы.
Простота в обслуживании и эксплуатации.
