Разбираемся, что скрывается за маркировками DPL, DPW и ГХК

Иногда на криогенных сосудах можно встретить непонятные обозначения вроде DPL, DPW или ГХК. Многие пользователи задаются вопросом — что это значит? Чтобы вам не пришлось гадать, мы подготовили простое объяснение. Эти коды описывают ключевые характеристики оборудования и помогают понять, какой сосуд подходит именно вам.

⸻

1. DPL — вертикальные криогенные сосуды

Расшифровывается это так:

• D — Diwen (低温), что по-китайски значит «криогенный»;
• P — Ping (瓶), переводится как «сосуд»;
• L — Li (立式), указывает, что конструкция вертикальная.

Проще говоря, DPL — это вертикальный сосуд для хранения криогенных жидкостей.

⸻

2. DPW — горизонтальные криогенные сосуды

Здесь логика такая же:

• D — «криогенный» (Diwen);
• P — «сосуд» (Ping);
• W — Wo (卧式), то есть горизонтальный.

Так что DPW — это горизонтальный вариант того же оборудования.

⸻

3. ГХК — газификатор холодный криогенный

Газификатор служит для хранения и подачи сжиженных криогенных газов — например, кислорода, азота или аргона — к системе потребления в газообразном состоянии.

В его состав обычно входят:

•  сосуд, где жидкий газ хранится под постоянным давлением;
•  теплообменник, превращающий жидкость в газ (он может быть встроенным, навесным или отдельным);
•  коллектор, который распределяет газ сразу на несколько линий, если это предусмотрено конструкцией.

⸻

Примеры расшифровки кодов

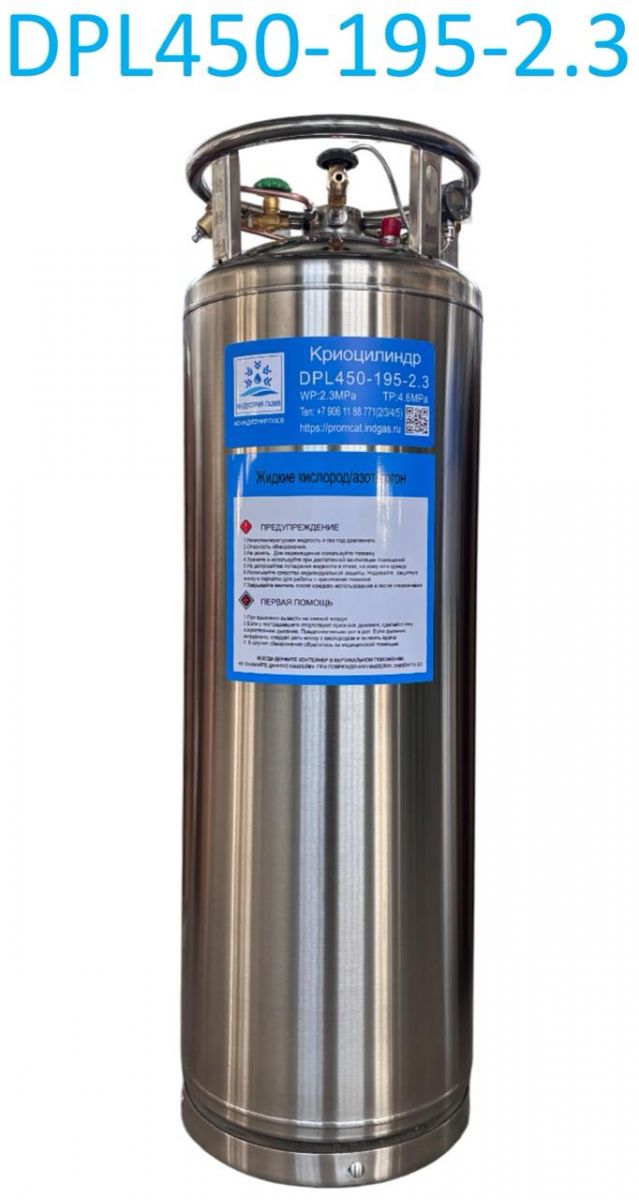

DPL450-195-2.3

•  DPL — вертикальный криогенный сосуд;
•  450 — диаметр внутреннего сосуда, 450 мм;
•  195 — объем, 195 литров;
•  2.3 — рабочее давление, 2.3 МПа.

DPW650-499-2.5

•  DPW — горизонтальный сосуд;
•  650 — диаметр 650 мм;
•  499 — объем 499 литров;
•  2.5 — рабочее давление 2.5 МПа.

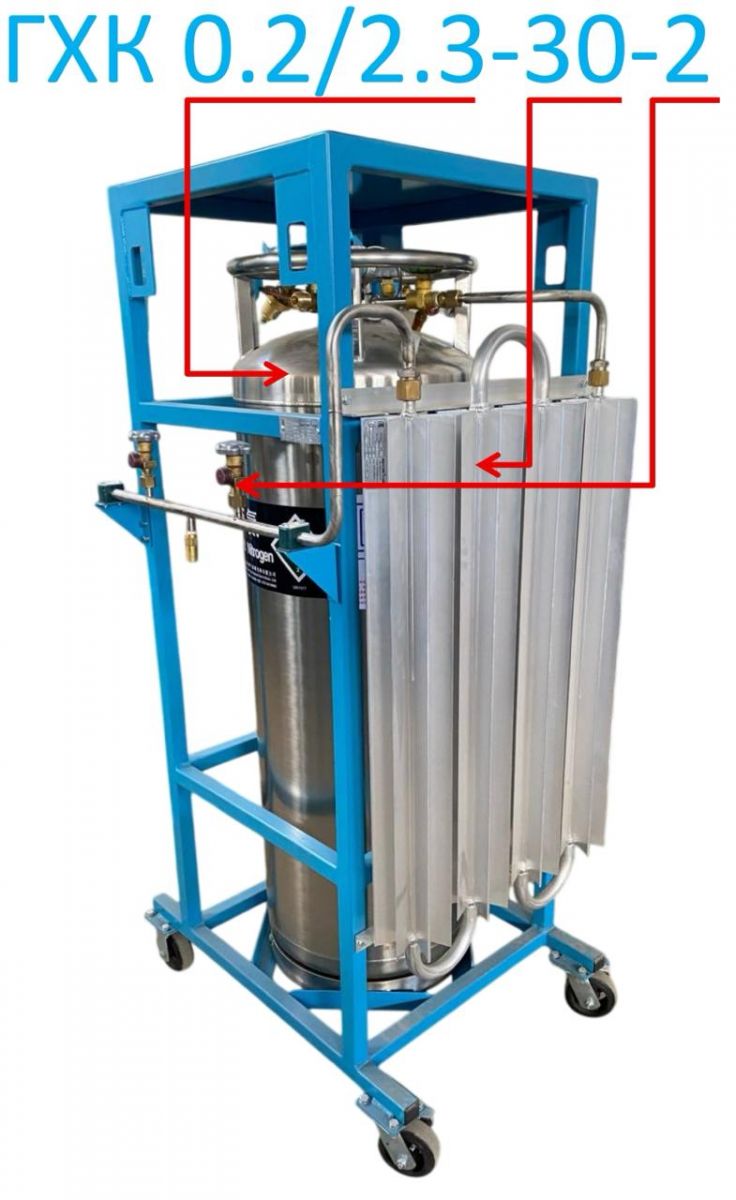

ГХК 0.2/2.3-30-2

•  0.2/2.3 — объем 0.2 м³, давление 2.3 МПа;
•  30 — производительность испарителя, 30 м³/час;
•  2 — два выхода для потребителей.

Если цифра после испарителя отсутствует, значит, у газификатора один выход.

⸻

Итог

Независимо от объема, давления или производительности, структура маркировки у газификаторов ГХК всегда одинакова. Это делает выбор оборудования проще и понятнее.

Теперь, когда вы знаете, что скрывается за этими аббревиатурами, ориентироваться в криогенных сосудах станет гораздо легче. Вы сможете быстро подобрать модель, которая идеально подойдет под ваши задачи.
